Les calques dans QCAD définissent à quoi ressemblent les entités de dessin (couleur, type de ligne et épaisseur de ligne).
Table des matières
Introduction
Les calques sont un concept fondamental de la CAO. Chaque ligne, arc, etc. que vous dessinez réside sur un calque. Les calques font partie de votre dessin et sont stockés avec votre dessin, de sorte que chaque dessin a sa propre liste de calques. Toutes les entités ayant le même type de fonction du monde réel résident généralement sur la même calque. Puisque le calque définit l'apparence de toutes les entités qui s'y trouvent, seules les entités ayant exactement le même aspect sont généralement placées sur le même calque.
Pour un dessin mécanique, vous pouvez créer un calque "caché" pour les bords cachés (fin, noir, tiret) ou "centre" pour les lignes centrales (fin, rouge, tiret point).
Pour un dessin d'architecture, vous pouvez créer une calque pour les murs intérieurs, une pour les murs extérieurs, une pour les installations électriques, etc.
Étape 1 : Afficher la liste des calques

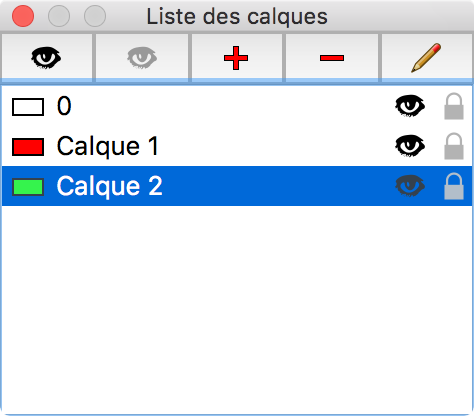

Lorsque vous travaillez avec des calques, assurez-vous que la liste des calques est visible. Si ce n'est pas le cas, choisissez le menu Affichage > Liste des calques.
La liste des calques montre tous les calques du dessin. Il indique également quelle calque est actuellement active. C'est le calque sur lequel vous dessinez. Les calques peuvent également être ajoutés, supprimés, activés / désactivés, etc.
Étape 2 : Création d'un calque

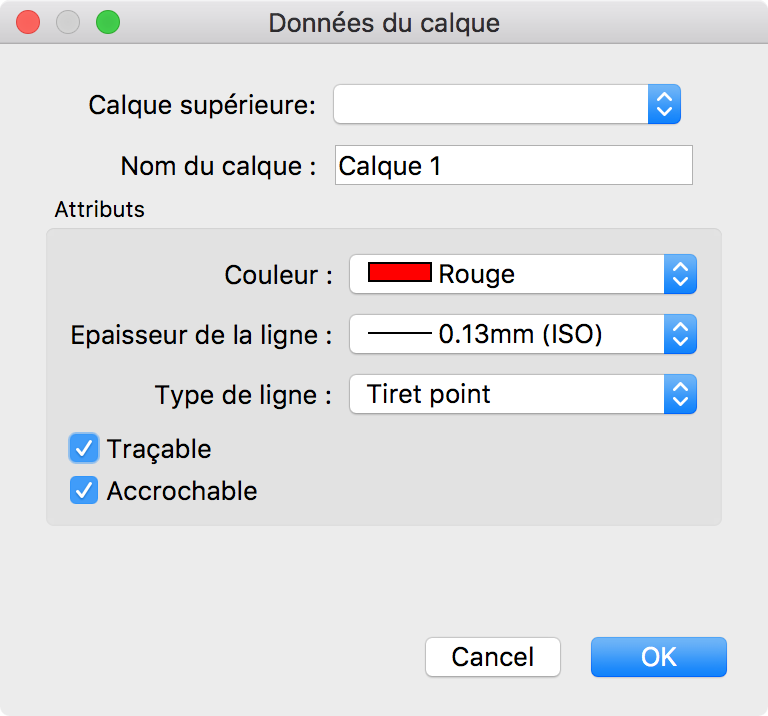

Utilisez l'outil Calque > Ajouter un calque pour créer un nouveau calque. Appelez le calque "Calque 1" et donnez-lui une couleur (rouge), une épaisseur de ligne (0.13mm) et un type de ligne (tiret point) :
De la même manière, ajoutez un autre calque "Layer 2" avec des attributs différents (par exemple "vert", 0.2mm, Continu).
La couleur et l'épaisseur de ligne par défaut pour les nouveaux calques et pour le calque "0" dans les nouveaux dessins peuvent être configurées sous Édition > Préférences d'application > Calque > Ajouter un calque.
Étape 3 : Utilisation des calques
La liste des calques montre toujours quel calque est actuellement actif : celui qui est sélectionné dans la liste. Pour activer un calque différent, il suffit de cliquer dessus dans la liste des calques.
Cliquez sur le calque "Layer 1" et tracez des lignes. Les lignes sont tracées en rouge, avec les attributs préalablement choisis pour ce calque.
Cliquez sur le calque "Layer 2" et tracez d'autres lignes. Ces lignes sont tracées en vert :
Étape 4 : Changement de calques
Double-cliquez sur "Calque 1" dans la liste des calques. La boîte de dialogue du calque s'affiche à nouveau, cette fois pour vous permettre d'éditer le calque. Vous pouvez modifier le nom du calque ou ses attributs.
Changez la couleur du calque sur "Jaune" et cliquez sur OK.
Comme vous pouvez le voir, les lignes qui étaient précédemment tracées alors que "Layer 1" était actif sont maintenant jaunes :
Les calques vous permettent de gérer les attributs de toutes les entités liées en une seule fois.
Étape 5 : Masquer les calques
Cliquez sur l'icône de l'œil à côté de " Calque 1 ". Il devient gris, ce qui signifie que ce calque est maintenant désactivé. Toutes les lignes qui résident sur "Layer 1" sont maintenant cachées. Ils font toujours partie de votre dessin et seront également sauvegardés. Ils ne sont tout simplement plus affichés. Ceci peut être utile pour cacher certaines informations dans un dessin (par exemple les installations électriques) tout en travaillant sur d'autres parties du dessin (par exemple les murs intérieurs).
