Obiettivo: Stampare un disegno (in scala) o esportarlo in PDF.
Indice
Fase 1: Prima della stampa
Disegno 1:1
I disegni sono quasi sempre disegnati in dimensioni reali (1:1) con un sistema CAD. Se questo non è il caso del vostro disegno, potreste voler correggere questo prima di procedere. Se necessario, è possibile scalare il disegno in base a qualsiasi fattore utilizzando lo strumento Modifica > Scala.
Bordi di disegno, etichette di testo, dimensioni
Se il vostro disegno ha un bordo o un'intestazione del disegno, scalate il bordo o l'intestazione invece di scalare il vostro disegno. Ad esempio, se il vostro disegno deve essere stampato con una scala di 1:5 (fattore 0,2 o cinque volte più piccolo della dimensione reale), scalate il bordo del vostro disegno o l'intestazione del disegno con un fattore 5. Inserirlo cinque volte più grande di quello che si vuole stampare. La stessa scala dovrebbe essere applicata alle etichette di testo e alle proprietà delle quote (frecce delle dimensioni, etichette, spazi vuoti, ecc.).
In alternativa, è possibile utilizzare i blocchi di layout e le viste per creare un layout del bordo del disegno e del disegno come descritto nel Tutorial: Blocchi di layout e viste.
Preferenze di disegno
- Aprire il file DXF/DWG che si desidera stampare.
- Modifica > Preferenze di disegno (NON Preferenze di applicazione)
- Controllare e regolare l'unità di disegno e l'unità di carta sotto Generale > Unità di disegno:

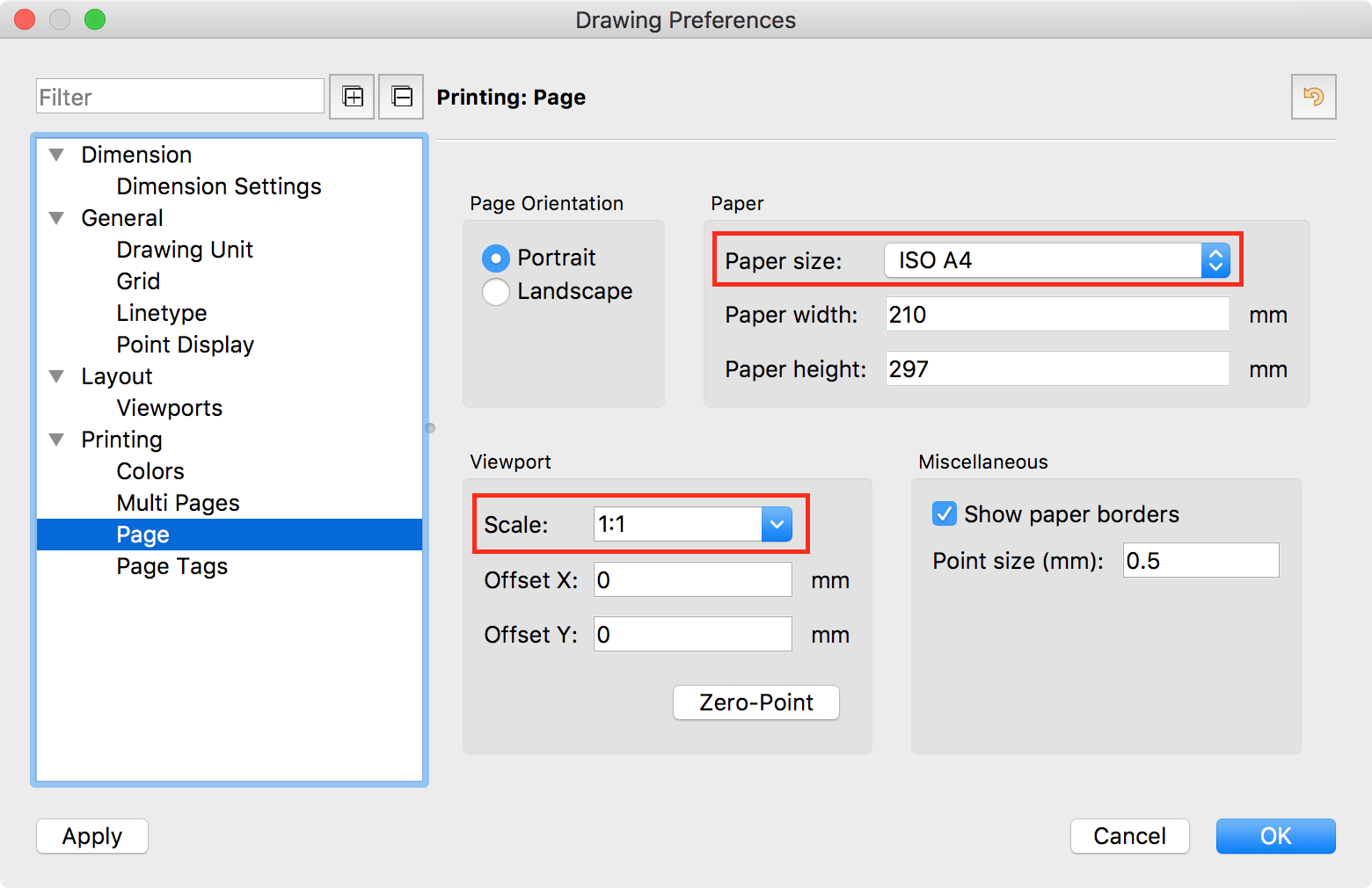

- Controllare e regolare Stampa > Pagina > Formato e Scala (se noto):
- Controllare e regolare Stampa > Multipagine > Margini di colla. Questi margini vengono utilizzati come sovrapposizione quando si stampa su più pagine ma influenzano anche gli strumenti per adattare o centrare automaticamente il disegno su carta:
- Nella stessa pagina di dialogo, è anche possibile regolare il numero di colonne e righe da utilizzare quando si stampa su più pagine.
Fase 2: Anteprima di stampa
Scegliere File > Anteprima di stampa per passare alla modalità anteprima di stampa.
Regolazione della scala
- Se la scala desiderata per la stampa è nota (ad es. 1:2, 1:10, 2:1, 200:1, ecc.), regolare la scala sulla scala precisa desiderata (2:1 in questo esempio) [1]..
Se la scala desiderata del vostro disegno non è nota o è irrilevante, cliccate sul pulsante per adattare la scala del disegno alla carta scelta [3]. - Opzionalmente, regolare la posizione della carta con l'utensile spostare la posizione della carta [2] o utilizzare il tasto per centrare il disegno sulla carta scelta [4].
- Per stampare in bianco/nero o in scala di grigi, fare clic sull'icona appropriata nella barra degli strumenti delle opzioni:
- Il vostro disegno dovrebbe essere mostrato su un foglio bianco come mostrato qui:
Se il vostro disegno è visualizzato su sfondo grigio, controllate di nuovo le impostazioni della carta e della scala.
Se il rettangolo viola attraversa il vostro disegno, controllate i margini di colla nelle preferenze di disegno. - Se avete scelto di stampare su più pagine, le pagine sono mostrate accanto / sotto l'una sotto l'altra:
Fase 3: Stampa / Esportazione PDF
Stampa su carta
Per stampare il disegno, scegliere File > Stampa.
Esportazione PDF
Per esportare il disegno con il layout scelto in PDF, scegliere File > Esporta PDF.
Risoluzione dei problemi
Linee sottili o invisibili
Se la vostra stampa è molto leggera o sottile (linee sottili), potreste voler regolare le larghezze delle vostre entità. Le larghezze delle linee sono di solito controllate attraverso le proprietà dei livelli. Selezionate il livello che stampa troppo fine, quindi scegliete Layer > Modifica Layer e cambiate la larghezza con qualcosa di più spesso. Evitare il peso di linea "Default", poiché viene stampato con la larghezza di linea predefinita configurata (Modifica > Preferenze d'applicazione > Visualizzazione grafica > Aspetto > Tipi di linee e pesi di linee > Peso della linea predefinito) e potrebbe non essere visibile.
Se quanto sopra non risolve il problema, si prega di assicurarsi che la modalità attaccatura dei capelli non sia abilitata per il vostro disegno:
- Carica il tuo file
- Scegliere il menu File > Anteprima di stampa
- Accertarsi che il pulsante per attivare la modalità hairline non sia controllato. In questo esempio è selezionato e deve essere deselezionato (cliccare sul pulsante per deselezionarlo):
Scalatura imprecisa
Le stampanti non sono precise al 100% e la carta si espande / si contrae a seconda della temperatura e dell'umidità. È possibile calibrare la stampante in Modifica > Preferenze applicative > Impostazioni stampante > Calibrazione. Se ad esempio la vostra stampa è troppo piccola del 2% in direzione Y, impostate il Fattore Y a 1,02.
