Introduction
La morphing dans QCAD signifie transformer une polyligne en une autre polyligne en un nombre donné d'étapes.
Étape 1 : Préparation
La forme source et la forme cible de l'opération de morphing doivent être des polylignes. Vous pouvez convertir des cercles, des ellipses et des splines en polylignes en utilisant Modifier > Décomposer. Les segments de lignes, arcs, arcs d'ellipse, splines et polylignes ouvertes peuvent être joints en polylignes en cliquant avec le bouton droit de la souris sur un segment et en choisissant Créer une polyligne automatiquement.
Polylignes ouvertes
Pour les polylignes ouvertes, assurez-vous que les deux polylignes ont la même direction. Vous pouvez inverser la direction d'une polyligne en utilisant Modifier > Inverse.

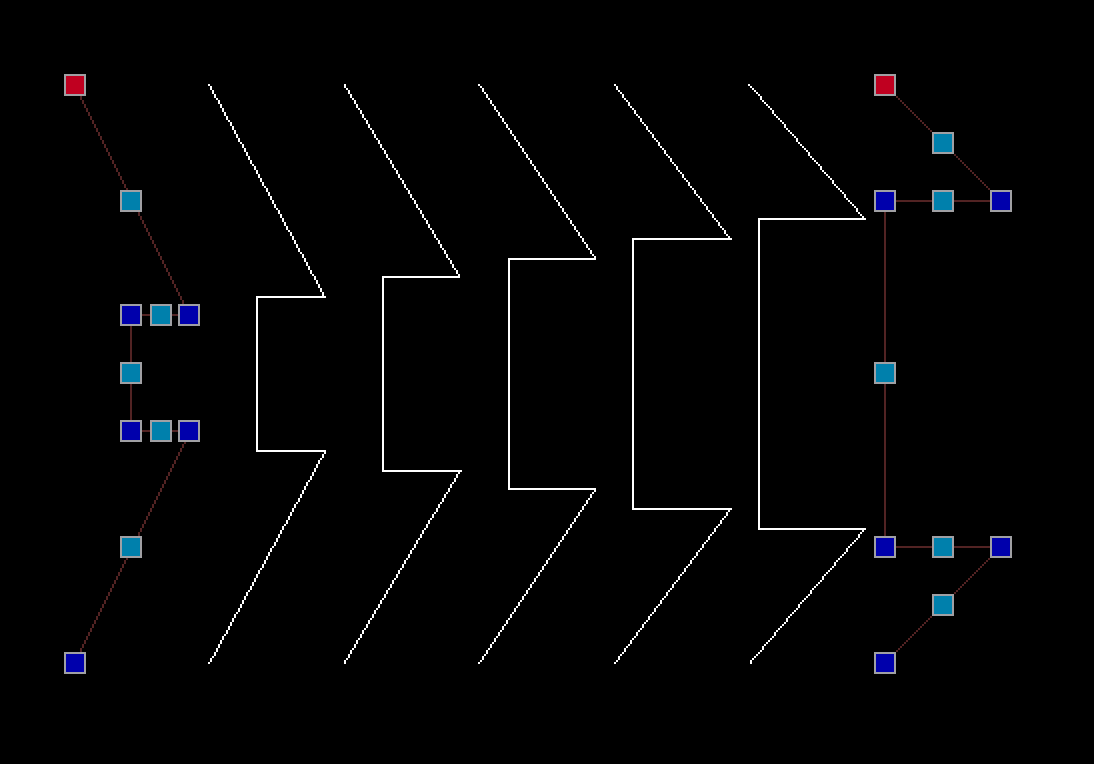

Par exemple, si vos polylignes sont des chaînes de lignes verticales comme indiqué ci-dessous, assurez-vous qu'elles ont toutes les deux le point de départ en haut (ou en bas). Vous pouvez voir le point de départ d'une polyligne surlignée en rouge si les polylignes sont sélectionnées comme indiqué ci-dessous. Le résultat de l'opération de morphing est affiché entre les polylignes sélectionnées :
Polylignes fermées

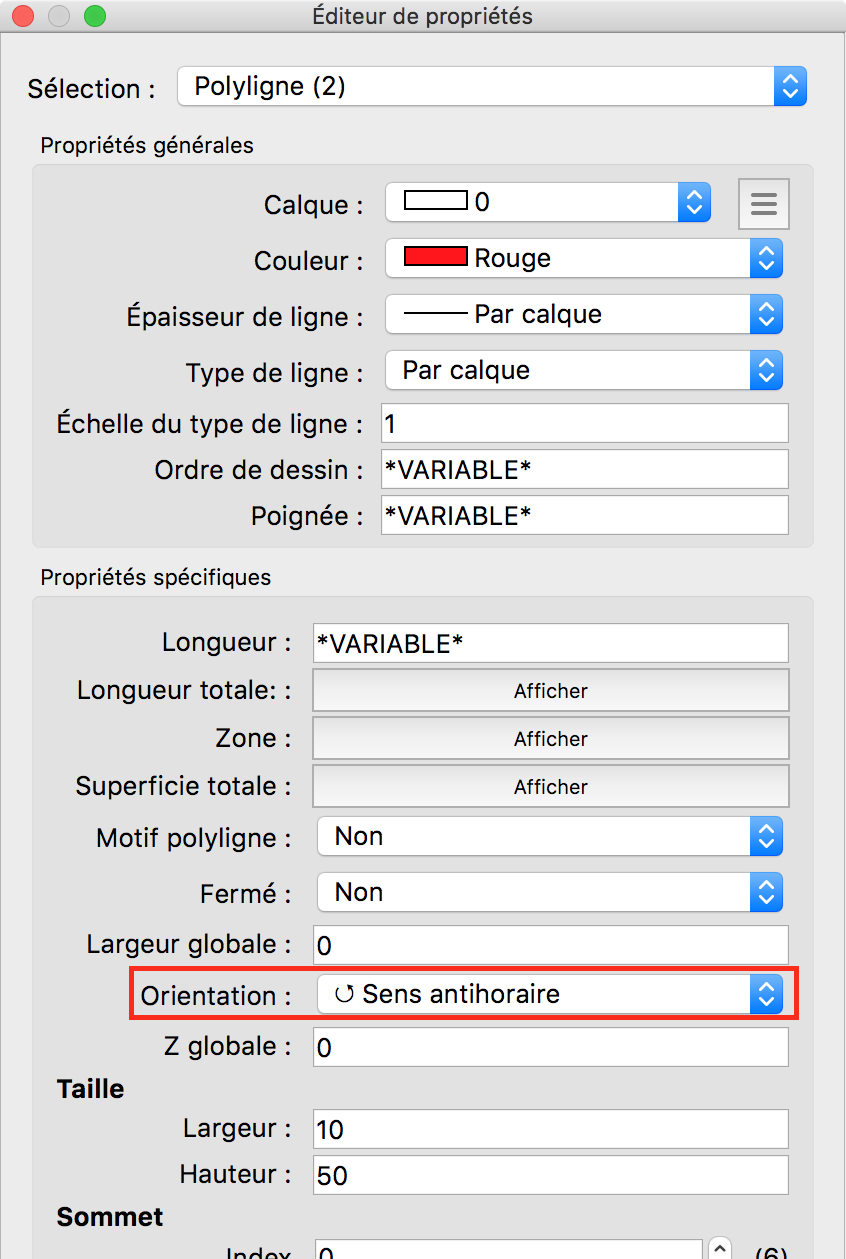

Pour les polylignes fermées, assurez-vous que les deux polylignes ont la même orientation (sens horaire ou anti-horaire). Sélectionnez les deux polylignes et utilisez l'éditeur de propriétés pour changer la propriété orientation dans le sens horaire ou dans le sens antihoraire :

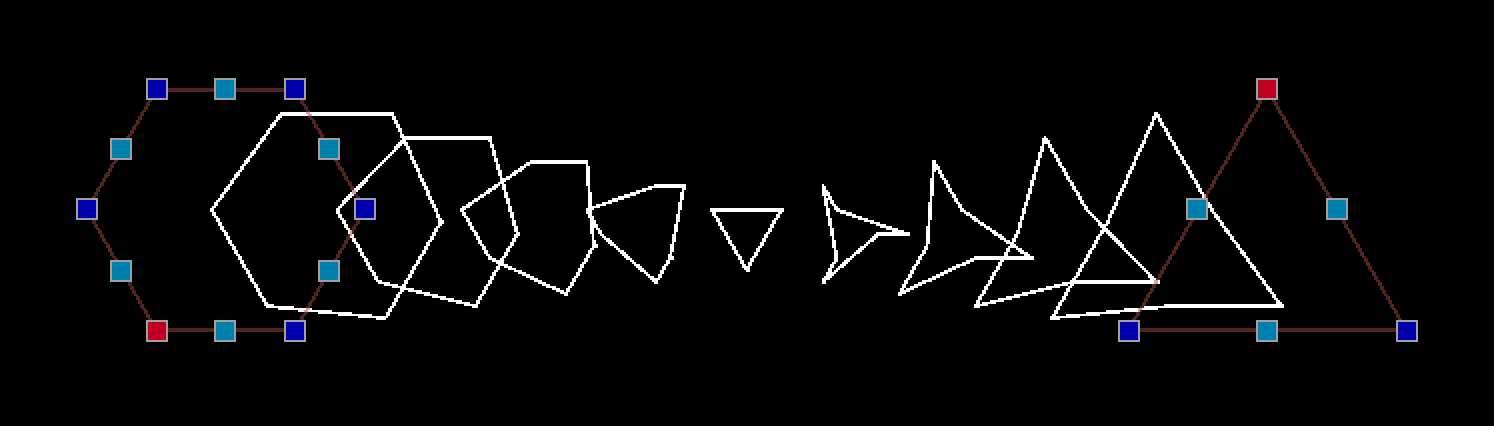

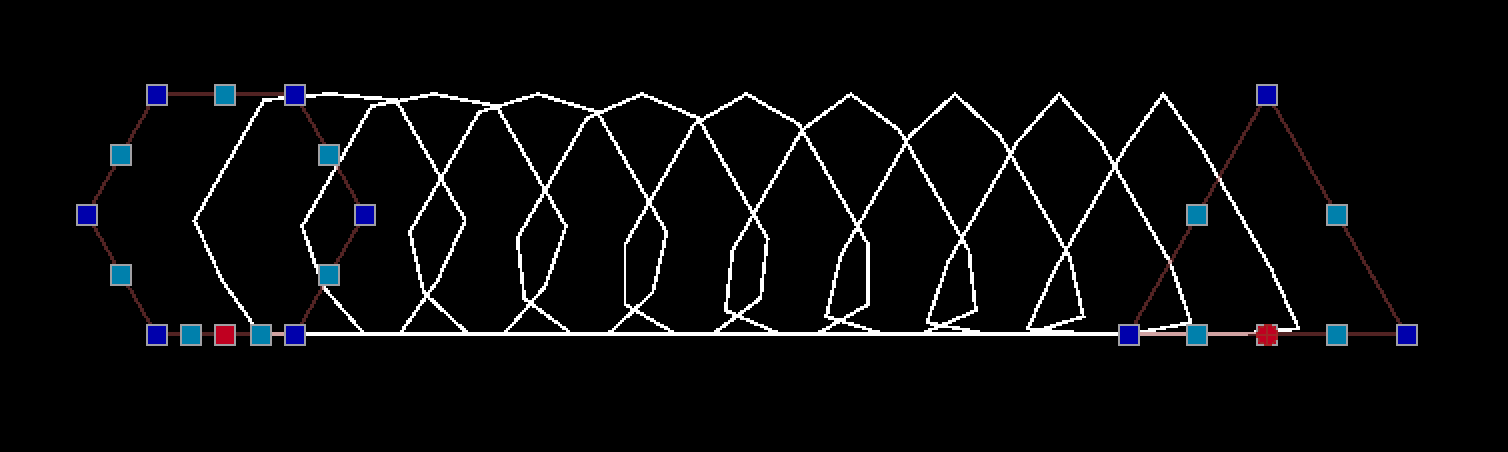

De plus, vérifiez que les points de départ des polylignes fermées sont alignés pour éviter toute rotation pendant le morphing. Dans cet exemple, les points de départ des deux polylignes fermées ne sont pas alignés et le morphing conduit à une transformation de rotation :
Vous pouvez déplacer le point de départ d'une polyligne en cliquant avec le bouton droit de la souris et en choisissant Repositionner point de départ. Cliquez ensuite sur la nouvelle position du point de départ. Ceci peut être sur n'importe quel nœud ou sur n'importe quel segment de la polyligne. Le morphing est maintenant beaucoup plus lisse :
Polylignes avec des nombres de segments différents
Si les deux polylignes ont exactement le même nombre de segments, chaque segment de la polyligne source est transformé en segment correspondant de la polyligne cible.

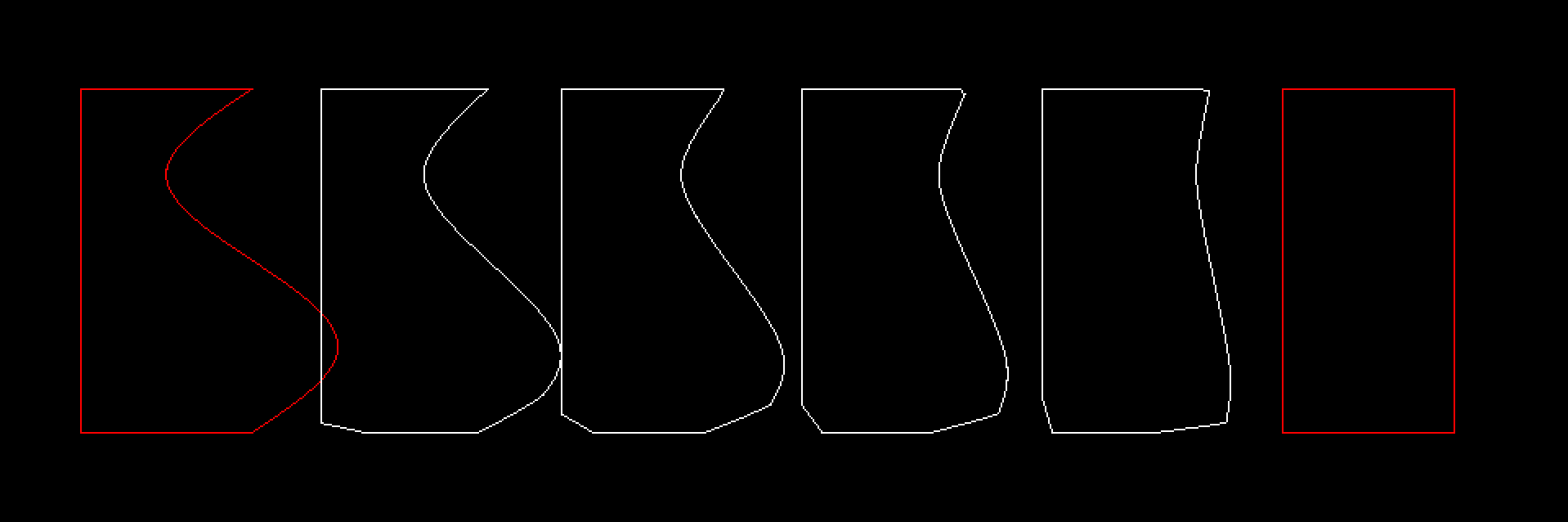

Si les deux polylignes ont un nombre différent de segments, une approche différente est appliquée, ce qui peut conduire à une distorsion aux angles vifs comme le montre cet exemple (notez que le bord inférieur gauche est déformé pendant le morphing) :

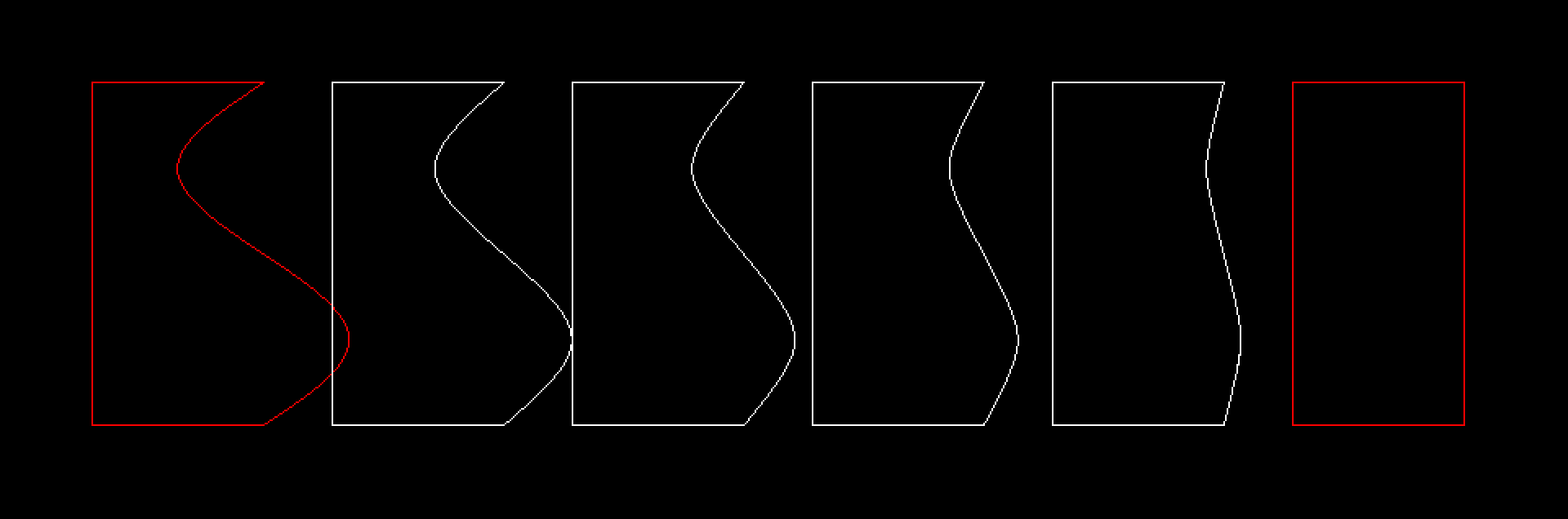

Pour éviter cet effet, divisez la polyligne en deux polylignes en haut à droite et en bas à droite à l'aide de Modifier > Division. Ensuite, morpher les deux polylignes individuellement :
Étape 2 : Morphing
Pour morpher une polyligne en une autre, choisissez Dessin > Polyligne > Morph, cliquez sur la première polyligne et ensuite sur la seconde.
La barre d'outils en haut vous permet d'entrer le nombre de pas et de choisir d'interpoler les segments d'arc (pour appliquer strictement le morphing aussi aux points sur les arcs). Vous pouvez également entrer un facteur personnalisé connu à appliquer, où 0 est au-dessus de la première polyligne et 1 correspond à la deuxième polyligne. 0.5 serait exactement au milieu. Vous pouvez également extrapoler en entrant un facteur > 1.

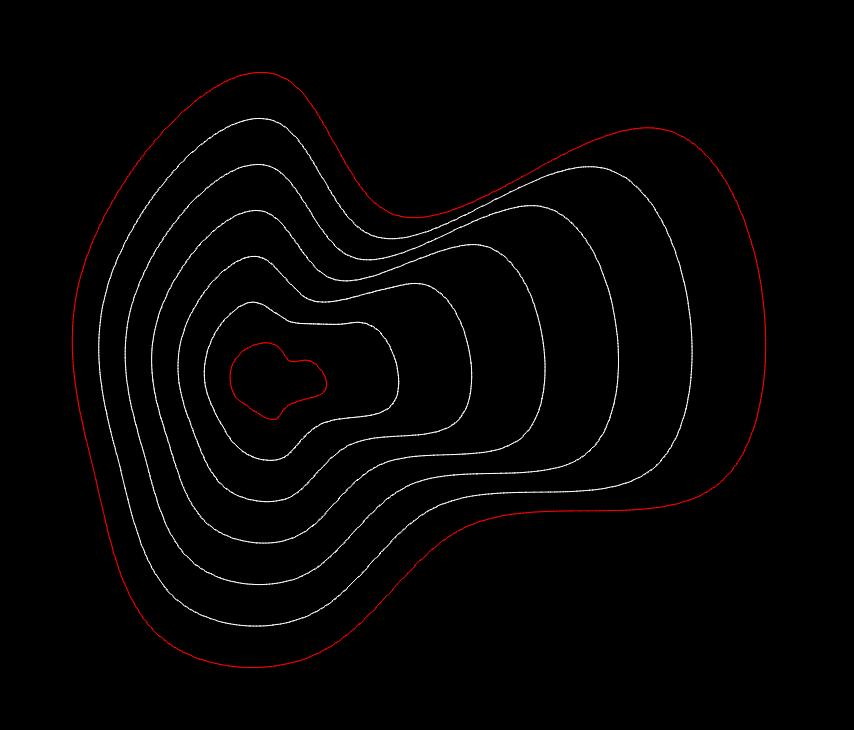

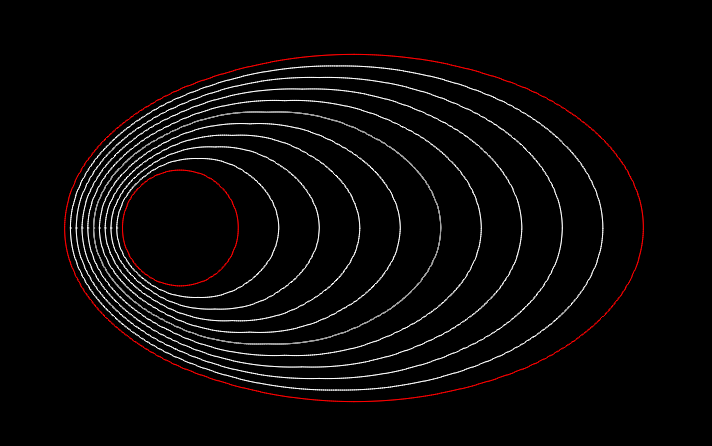

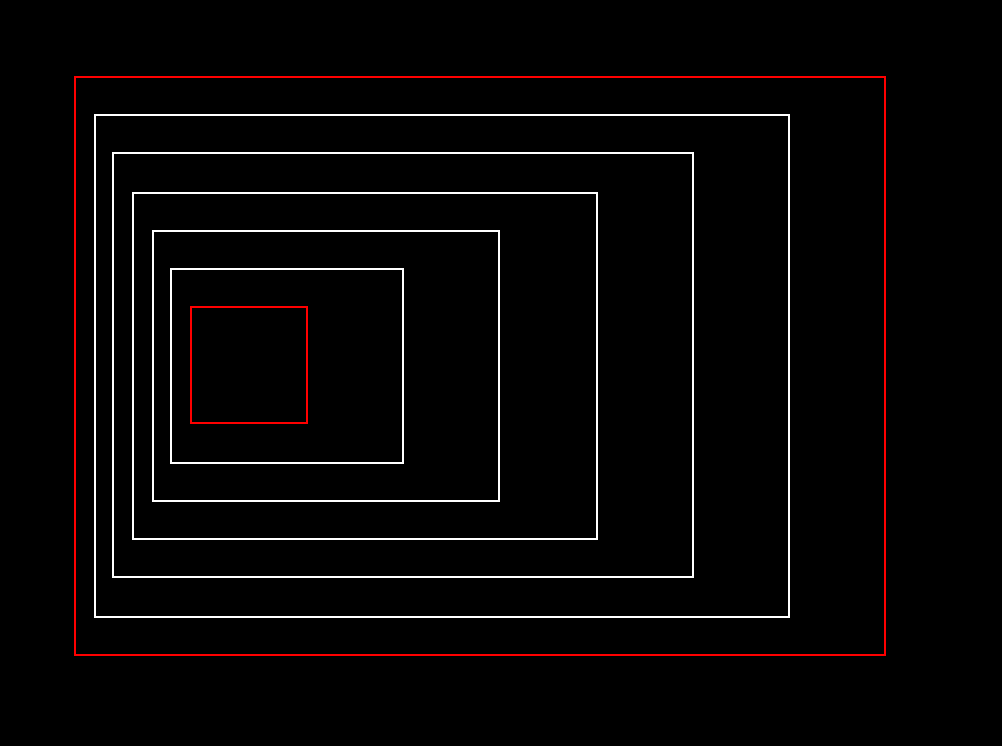

Exemples

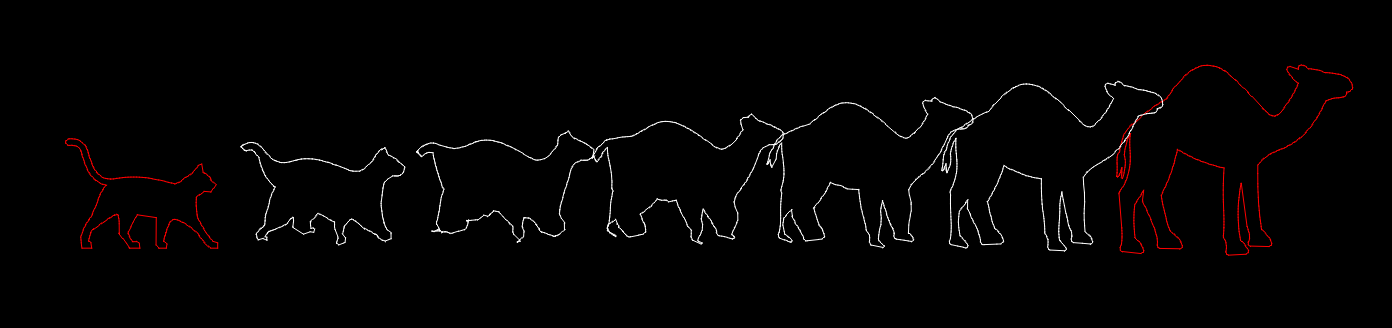

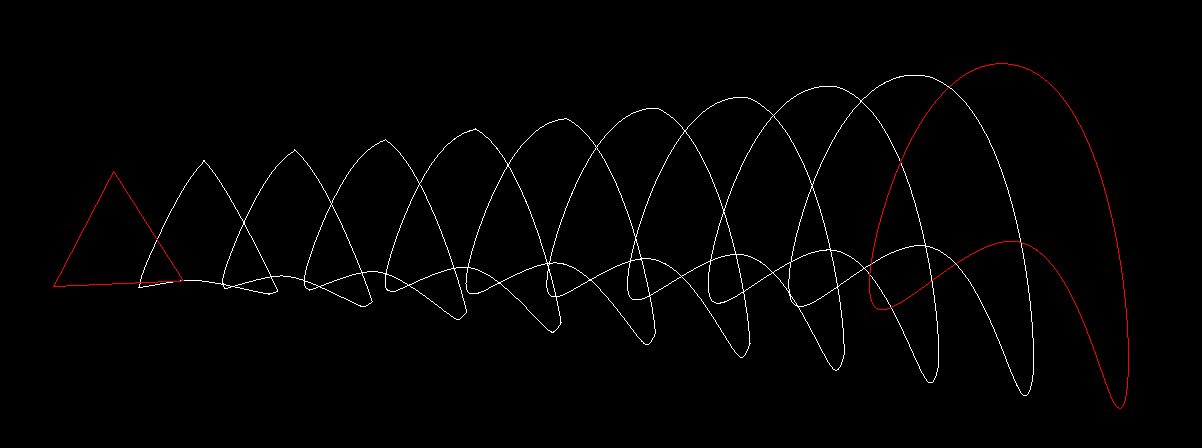

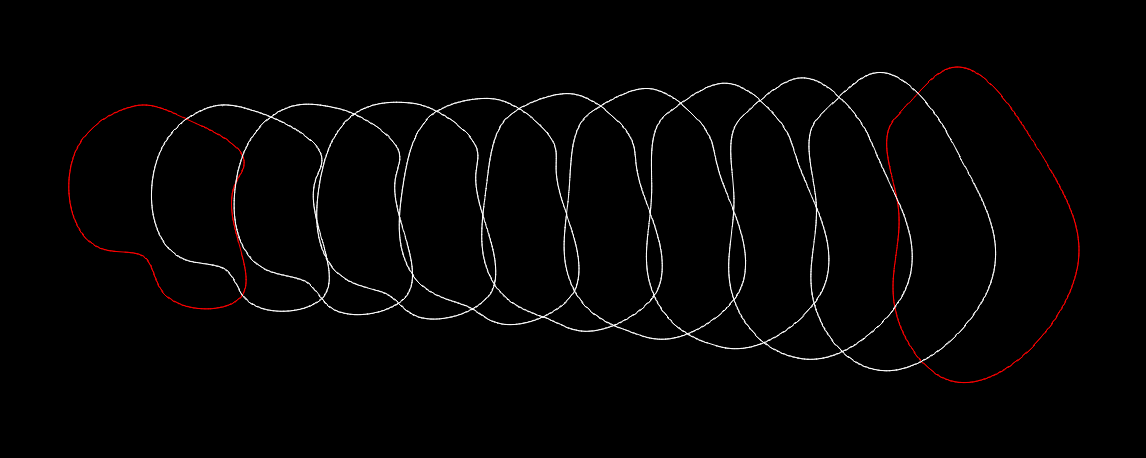

Une seule polyligne :

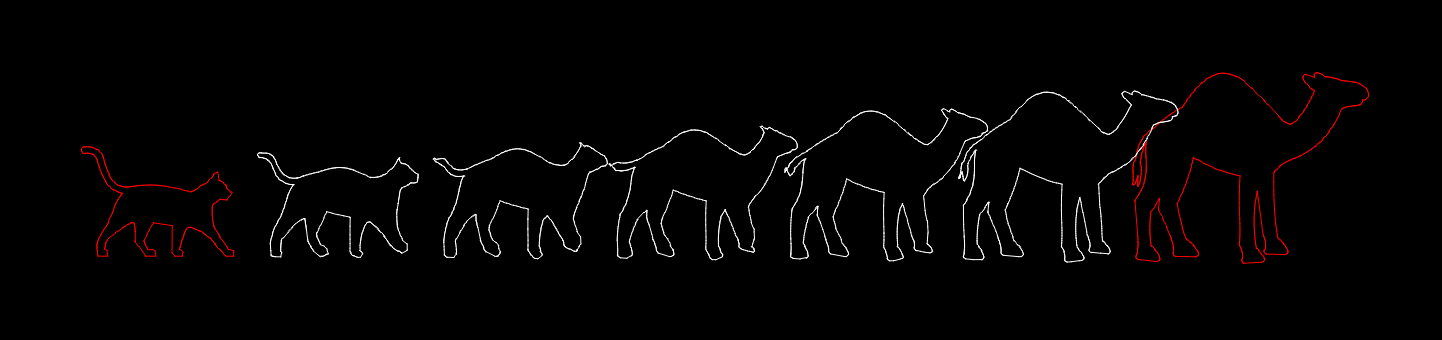

Cinq polylignes séparées, divisées à des endroits stratégiques pour séparer les jambes, les queues, la tête :
