Introduction
QCAD supporte un ensemble fixe d'épaisseurs de ligne. Les épaisseurs de ligne disponibles peuvent sembler quelque peu arbitraires mais sont définies dans la norme DXF/DWG. La possibilité d'ajouter d'autres poids de ligne personnalisés dans QCAD briserait la compatibilité avec tout autre logiciel de CAO compatible DXF/DWG.
Cependant, il y a une possibilité de contourner cette limitation : des largeurs de segments personnalisées pour les polylignes. Pour utiliser cette fonction, assurez-vous que votre entité est une polyligne. Presque toutes les entités peuvent être facilement converties en polylignes, par exemple en utilisant Dessin > Polyligne > Créer à partir des segments pour les lignes et les arcs ou en utilisant Modifier > Décomposer pour les ellipses ou splines.
Largeur globale d'une polyligne

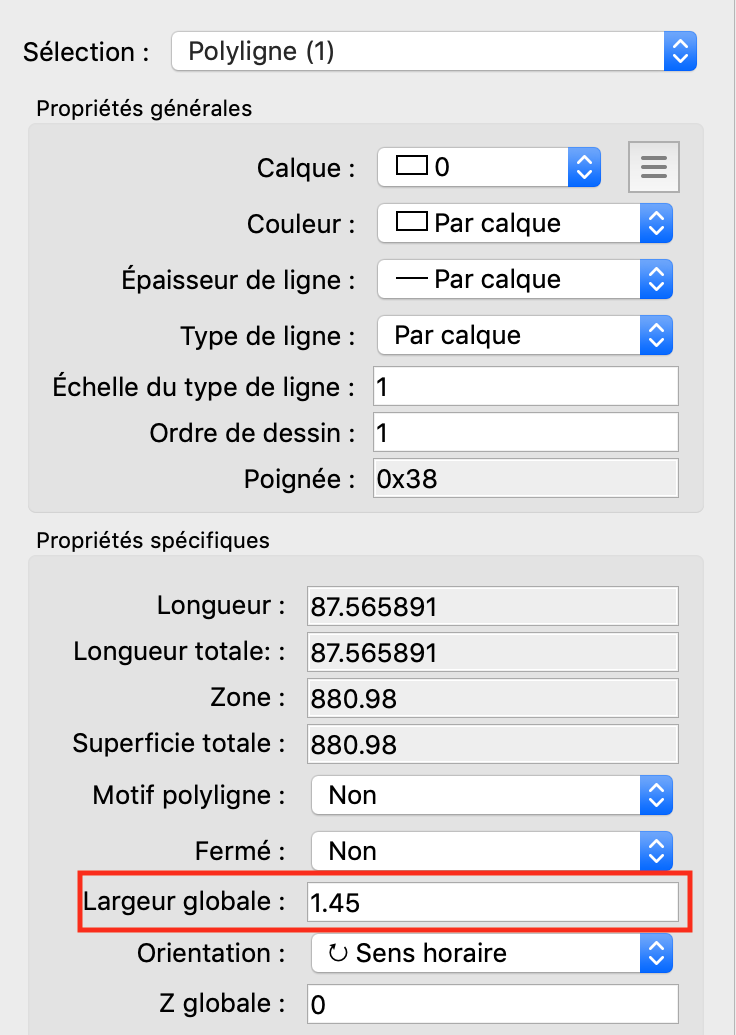

Vous pouvez sélectionner une ou plusieurs polylignes et utiliser l'éditeur de propriétés (Affichage > Editeur de propriétés) pour affecter une épaisseur de ligne personnalisée (largeur globale):
Largeurs par segment

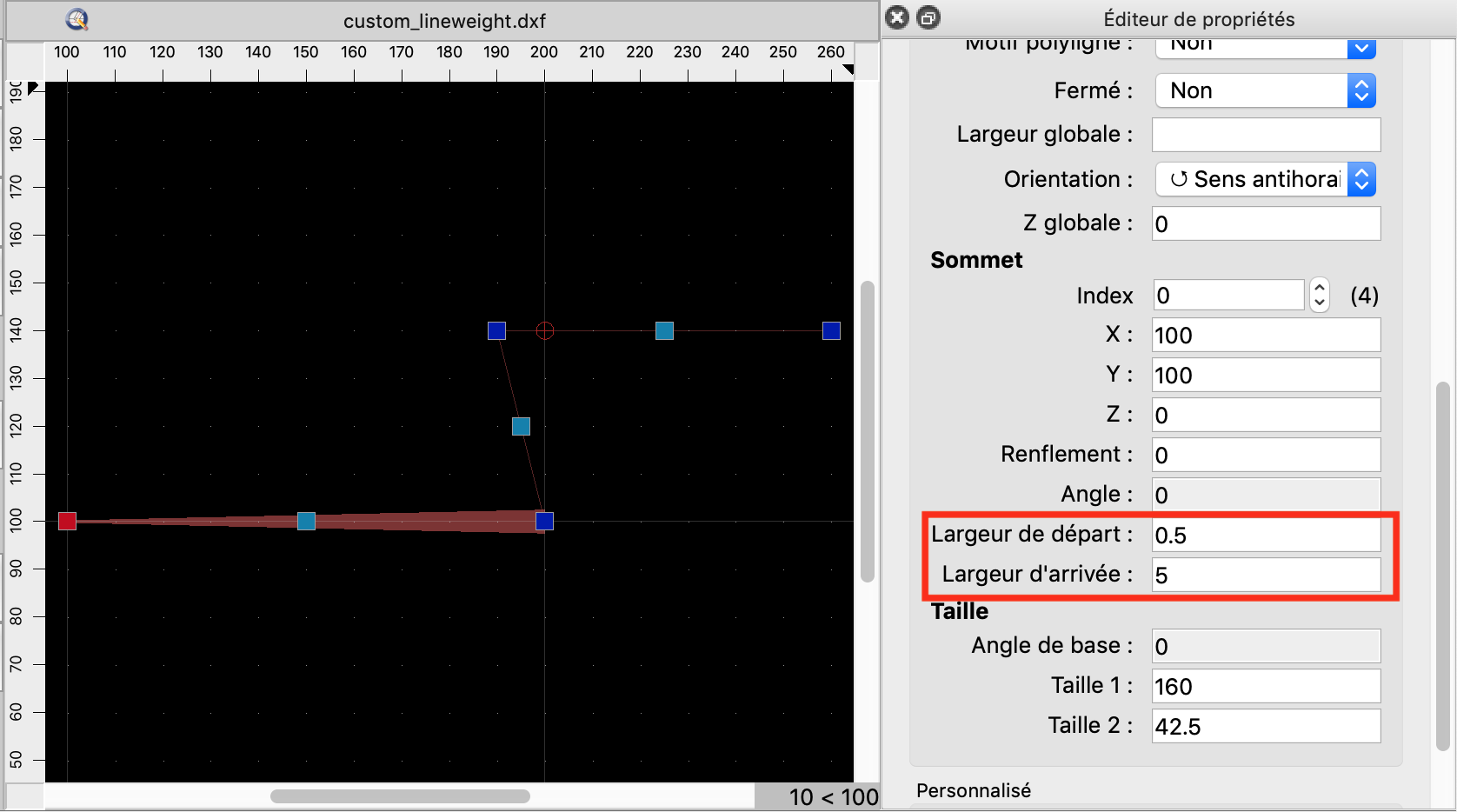

Vous pouvez également affecter des valeurs d'épaisseur personnalisées au début ou à la fin d'un segment individuel de la polyligne (propriétés largeur de départ et largeur d'arrivée). Dans cet exemple, la largeur de début du premier segment a été fixée à 0,5 et la largeur d'arrivée à 5 :

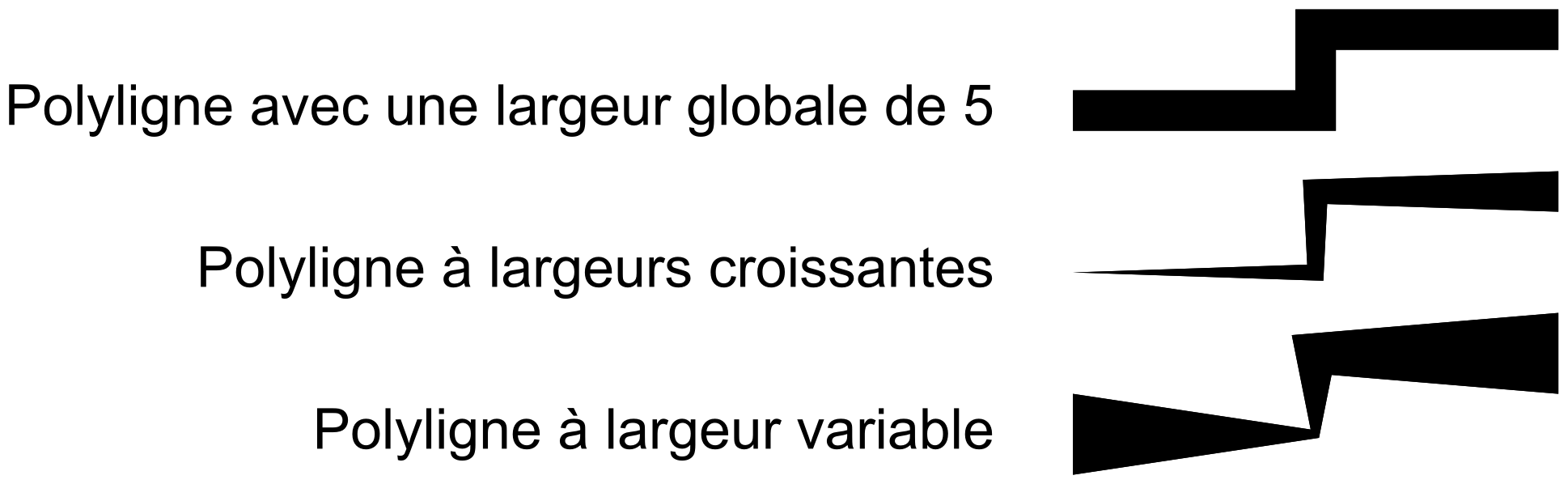

Exemples
