Questo capitolo elenca tutte le modalità di aggancio attivabili per aiutare il posizionamento del cursore del mouse in una posizione precisa.
In QCad, per molte costruzioni geometriche e modifiche è necessario specificare le coordinate di punti di riferimento, di punti iniziali, di punti finali, centri o altri punti di identificazione. Per rendere possibile la selezione di posizioni precise definite da entità disegnate in precedenza o dalla griglia, QCad offre una serie di funzioni di aggancio ad oggetto. La barra degli strumenti che serve a questo scopo è riprodotta in Figura 20. Questa barra viene mostrata automaticamente ogni volta che è possibile utilizzare la funzione aggancia ad oggetto.

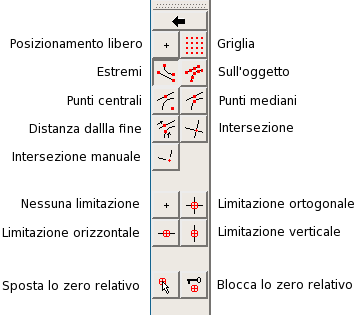

Figura 20: La barra degli strumenti di aggancio ad oggetto.
Barra degli strumenti CAD:
Menu:
Aggancia - Libero
Descrizione:
Permette all'utente di stabilire le coordinate liberamente utilizzando il mouse. Attenzione, questo metodo non è di solito consigliabile per definire coordinate in un sistema CAD.
Barra degli strumenti CAD:
Menu:
Aggancia - Griglia
Descrizione:
Aggancia ai punti della griglia.
Barra degli strumenti CAD:
Menu:
Aggancia - Fine
Descrizione:
Aggancia agli estremi di linee, archi e a punti (Figura 21).
Figura 21: Estremi individuabili con la funzione di aggancio.
Barra degli strumenti CAD:
Menu:
Aggancia - Sull'Oggetto
Descrizione:
Aggancia al punto più vicino su un oggetto (Figura 22).
Figura 22: La funzione di aggancio sull'oggetto individua qualunque punto di un'entità.
Barra degli strumenti CAD:
Menu:
Aggancia - Centro
Descrizione:
Aggancia a centri di linee o archi e a punti (Figura 23).
Figura 23: Centri individuati con la funzione di aggancio.
Barra degli strumenti CAD:
Menu:
Aggancia - Medio
Descrizione:
Aggancia ai punti mediani di una linea, di un arco e a punti (Figura 24). Prestate attenzione al fatto che il punto mediano di un arco è a metà dell'arco mentre il centro è al centro dell'arco.
Figura 24: Punti mediani individuabili con la funzione di aggancio.
Barra degli strumenti CAD:
Menu:
Aggancia - Distanza dalla Fine
Barra delle opzioni strumento:
Descrizione:
Aggancia su un punto ad una distanza nota dalla fine (Figura 25). La distanza può essere inserita dalla barra delle opzioni strumento.
Figura 25: Esempio di punti di aggancio per la funzione di aggancio a distanza dalla fine.
Barra degli strumenti CAD:
Menu:
Aggancia - Intersezione
Descrizione:
Aggancia all'intersezione tra due entità (Figura 26).
Figura 26: Lo strumento di aggancio alle intersezioni trova automaticamente tutte le intersezioni visibili.
Barra degli strumenti CAD:
Menu:
Aggancia - Intersezione Manuale
Descrizione:
A volte la modalità di aggancio all'intersezione non può essere utilizzata per l'aggancio a un punto di intersezione perché il punto non appartiene a entrambe le entità, o a nessuna delle due. Il secondo strumento di aggancio ai punti di intersezione consente di specificare i due oggetti e quindi aggancia al punto di intersezione anche se questo si trova fuori dagli oggetti selezionati. (Figura 27).
Figura 27: Lo strumento di aggancio manuale alle intersezioni vi permette di specificare le intersezioni non visibili.
In aggiunta alle funzioni di aggancio descritte finora, QCad può ulteriormente restringere la posizione del
cursore del mouse in direzione ortogonale rispetto alla posizione dello zero relativo. La Figura 28 mostra un esempio dell'utilizzo delle limitazioni
di aggancio.
Il “punto di aggancio” è il punto che vuole specificare l'utente. È il punto che si trova sulla linea inferiore del disegno che ha la stessa ascissa
del centro della circonferenza.
Il cursore del mouse si trova sulla circonferenza: Con QCad in modalità “aggancia ai punti centrali”, il centro della circonferenza sarebbe normalmente
il punto di aggancio. Un piccolo rombo segnala il centro della circonferenza (“centro”). Con la limitazione orizzontale per la funzione di aggancio
attivata, QCad si sposta sul punto che si trova alla stessa ordinata dello zero relativo.

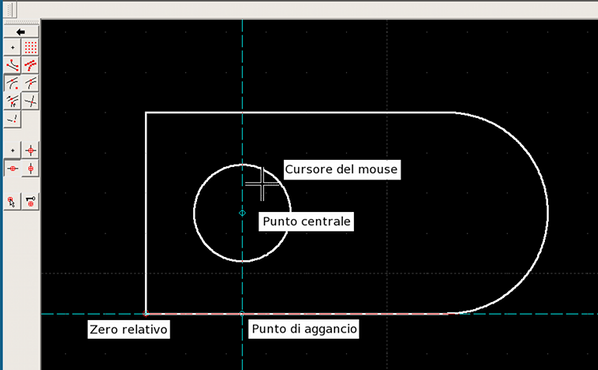

Figura 28: Le limitazioni restringono ulteriormente le posizioni di aggancio a linee immaginarie ortogonali passanti per il punto di
zero relativo.
Barra degli strumenti CAD:
Menu:
Aggancia - Nessuna Limitazione
Descrizione:
Disattiva tutte le restrizioni.
Barra degli strumenti CAD:
Menu:
Aggancia - Limitazione Ortogonale
Descrizione:
Limita nelle direzioni perpendicolari allo zero relativo.
Barra degli strumenti CAD:
Menu:
Aggancia - Limitazione Orizzontale
Descrizione:
Limita in direzione orizzontale rispetto allo zero relativo.
Barra degli strumenti CAD:
Menu:
Aggancia - Limitazione Verticale
Descrizione:
Limita in direzione verticale rispetto allo zero relativo.
Come detto in precedenza, esiste uno zero relativo in ogni azione di disegno di QCad. Esso appare come un
piccolo cerchio rosso con una croce. Il punto di zero relativo è il punto di riferimento per le coordinate relative che potete definire dalla linea di
comando e per le limitazioni dei punti di aggancio.
Normalmente il punto di zero relativo si sposta automaticamente. Per esempio, se state disegnando una serie di linee, lo zero relativo si posiziona
sempre sull'ultimo punto che avete definito. Il punto successivo della sequenza può essere definito attraverso le coordinate relative all'ultimo punto.
A volte questo non è conveniente: potreste anche avere l'esigenza di posizionare lo zero relativo in un punto diverso o bloccare la sua posizione,
impedendo che si muova in modo automatico. La barra degli strumenti di aggancio offre due funzioni per eseguire queste azioni.
Barra degli strumenti CAD:
Menu:
Aggancia - Definisci lo Zero Relativo
Descrizione:
Permette all'utente il posizionamento dello zero relativo.
Barra degli strumenti CAD:
Menu:
Aggancia - Blocca Zero Relativo
Descrizione:
Quando la funzione è attiva, blocca la posizione dello zero relativo. Questo significa che il punto non si sposta più automaticamente. Potete comunque continuare a spostarlo manualmente con la funzione di spostamento dello zero relativo.
|
