Tutorial: Arbeiten mit der Teilebibliothek

QCAD wird mit einem Bibliothek-Browser ausgeliefert. Das ist ein Widget, mit dem Sie Zeichnungen (normalerweise Symbole oder andere wiederverwendbare Zeichenkomponenten) durchsuchen und in Ihre Zeichnung einfügen können.

Inhalt



Finden von CAD-Komponenten

Jede Sammlung von DXF- oder DWG-Dateien (und bis zu einem gewissen Grad auch SVG-Dateien) kann mit QCAD als Bauteilbibliothek verwendet werden.

Einige ältere Teilebibliotheken sind auf unserer Website unter:

https://www.qcad.org/qcad-add-ons

Es gibt jedoch unzählige Online-Ressourcen, die kostenlose und kostenpflichtige Sammlungen von DXF/DWG-Dateien zur Verwendung in jedem CAD-System anbieten. Je nach Bedarf können Sie über eine Suchmaschine nach vorhandenen DXF/DWG-Dateien mit CAD-Symbolen oder -Blöcken suchen.

Hier sind nur einige solcher Seiten, die Sammlungen von DXF/DWG-Dateien anbieten:

Unzählige weitere Ressourcen können über einen Internetbrowser gefunden werden. Suchen Sie nach "DXF" und einem Schlüsselwort, das Sie interessiert, z.B. "elektrische Symbole DXF" oder spezifischer "DXF Steckdose Symbol", etc.

Hinzufügen von Dateien zum Bibliotheksbrowser

Nachdem Sie DXF/DWG-Dateien heruntergeladen und extrahiert haben, müssen Sie QCAD mitteilen, wo diese Dateien zu finden sind.

Nehmen wir an, Sie haben verschiedene DXF-Dateien in den Ordner C:\Users\User\MyLibrary und Unterordner gespeichert.

Um QCAD mitzuteilen, wo nach dieser Bibliothek von CAD-Dateien gesucht werden soll, fügen Sie diesen Pfad hinzu unter

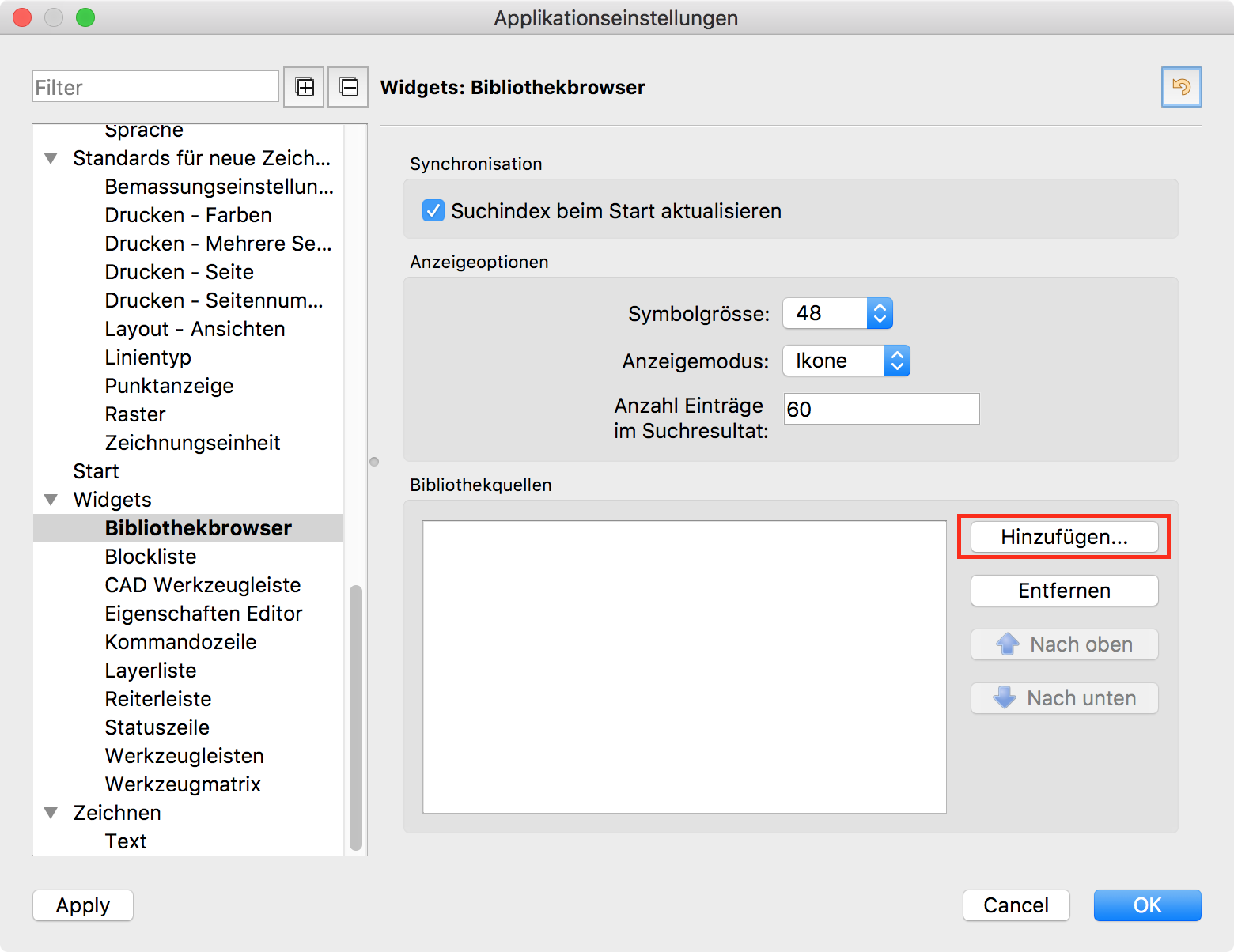

Bearbeiten > Applikationseinstellungen > Widgets > Bibliothekbrowser > Bibliothekquellen > Hinzufügen...

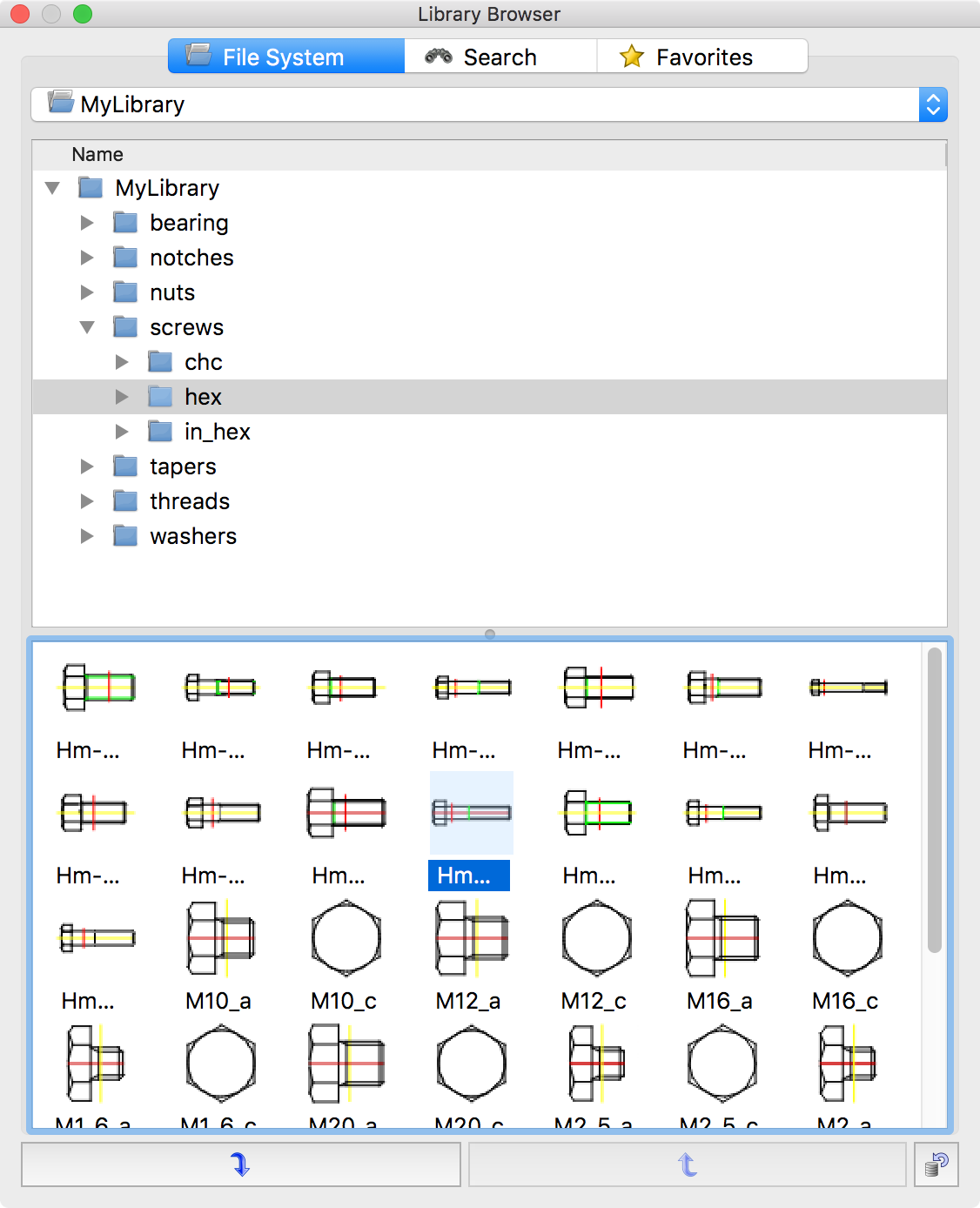

Nach dem Neustart von QCAD zeigt der Bibliotheksbrowser eine neue Bibliothek (z.B. "MyLibrary") mit allen Unterordnern und Elementen an:

Arbeiten mit einem Datei Explorer / Finder

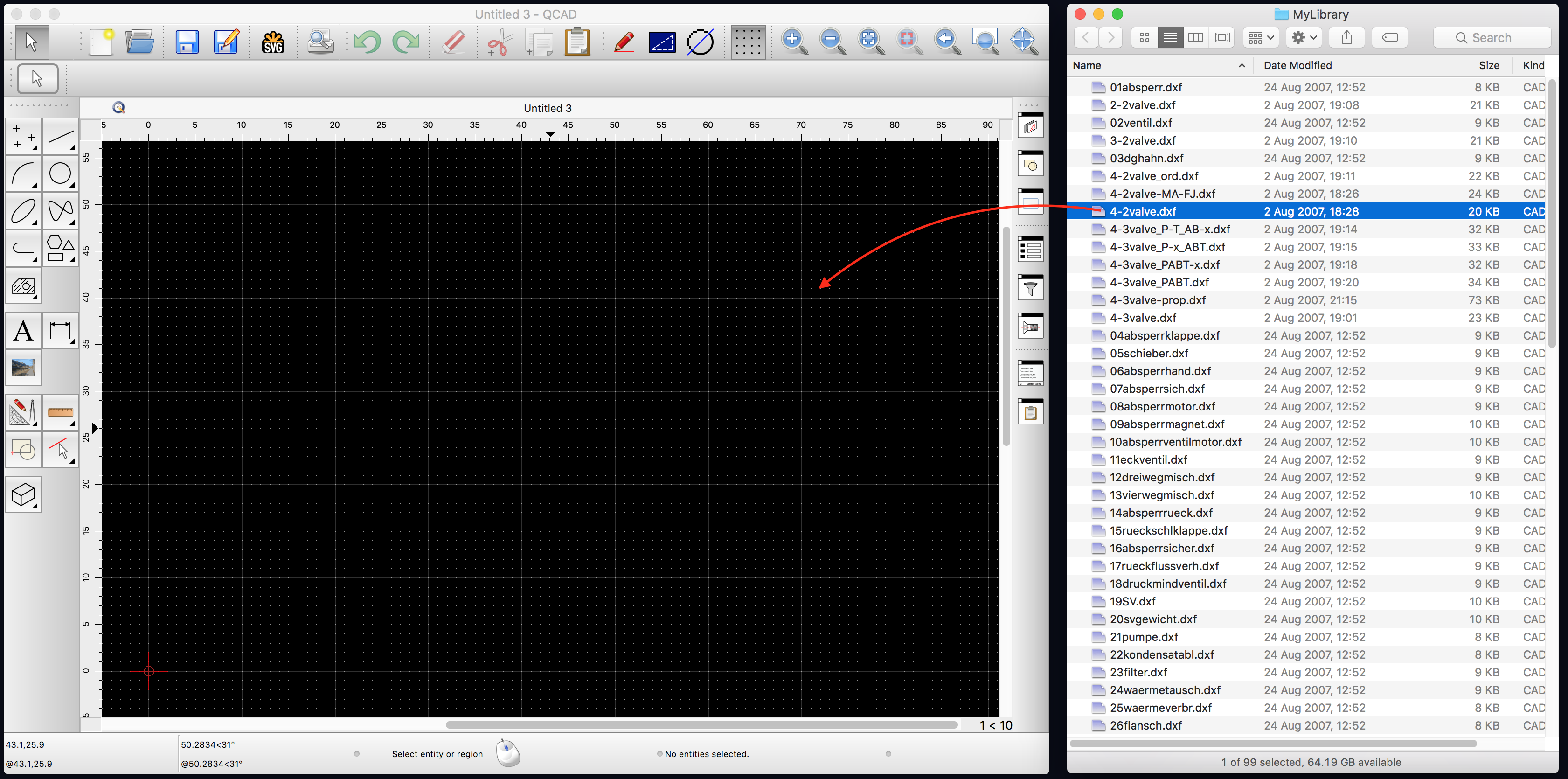

Alternativ zur Arbeit mit dem QCAD Bibliothekbrowser können Sie auch mit Ihrem bevorzugten Dateibrowser arbeiten. Wenn Sie QCAD und einen beliebigen Dateibrowser nebeneinander geöffnet haben, können Sie Dateien einfach in Ihren Zeichenbereich ziehen, um sie als Blöcke einzufügen.

Entpacken von ZIP-Archiven

Wenn Sie Hilfe beim Extrahieren heruntergeladener ZIP-Dateien benötigen, klicken Sie bitte auf einen dieser Links:
