QCad 用户手册
|
|
23. 文字
CAD 工具栏:
菜单:
画图 - 文字
指令:
text
说明:
作一行或多行文字说明。
操作
- 启动这个工具后显示用来设置字体属性和文字自身的对话框。
(图
33).
- 在对话框的左上区域里选择字体种类和字体属性(图
33/1). 关于可用字体的目录可参阅附录。
在“高度”框里可以当前图样的单位确定字高。
在选择框里选定“默认的直线距离”来应用正常行距。
您可以在选择框里取消选定并在“线和空格”区内输入一个值来扩大或缩小行距。
这个输入的值是与标准距离(1.0)的比值。有效的行距在从 0.25 到 4.00 的范围内。
在这个范围以外的值尽管可用,但不被其它 CAD 程序如 AutoCAD 兼容。
- 选择文字的对齐(图 33/2)。
- 输入想要的文字的旋转角度(图
33/3)。普通可读文字的角是 0 度。
- 在大文本框里输入设计的文字(图
33/4)。您还可以在文本框上方的按钮的帮助下载入文字数据或从交换栈粘贴一段
文字。
要输入您的键盘上没有的常用特殊符号,可以用左下方的选择框
(图 33/5)。简单的从列表中选择一个符号,
它就能自动插入文本框中的当前光标位置。
在所要的符号不包含在这个符号列表里的情况下,可以用右下方的选择框
来插入 Unicode 字符集中的任意符号(图 33/6)。
注意,您选择的字体不一定支持被选出的字符。在这种情况下这个字符被忽略。
要插入一个 Unicode 字符集中的字符,在第一个选择框里选择 Unicode
页并在第二个选择框里选择合适的字符。点击右边的按钮将字符插到当前光标位置。
- 点击“OK”来关闭文字对话框。
- 用鼠标或在命令行里输入坐标来设定文字的位置。
- 经常必须为更多的文字创建相似的属性。因此完成第一组文字后文字工具不自动关闭。您可以在选项工具栏里修改文字和文字角度,并且这样快速设计其它的文字。
- 单击鼠标右键或按 Escape 键来关闭这个工具。
图

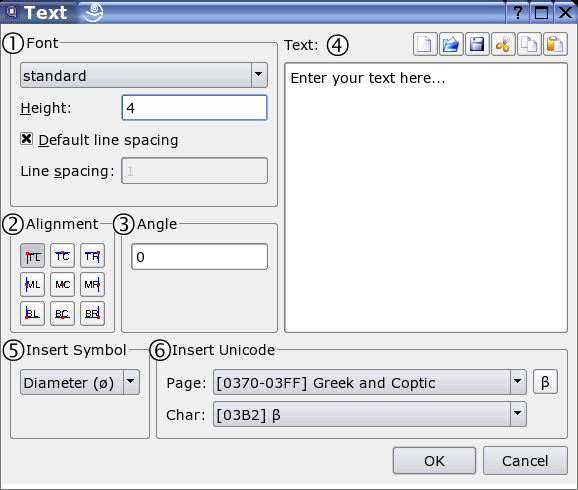

33: 文字对话框
23.. 加强文字指令
有时创建两个上下重叠的文字行是有用的(例如公差)。为此在 QCad 里有在文字域
里可任意使用的特殊序列。例如序列“10\S+0.05\-0.05; Millimeter”制作了一个如图
34 所显示的公差说明。
图
34:用序列“10\S+0.05\-0.05; Millimeter”创建的文字
