8 Nyomtatás
A QCad rajzok nyomtatásához szükséges egy
méretarány megadása. Ez lehet 1:1 vagy tetszőleges
egyéb érték. Javasoljuk a nyomtatási kép
megtekintését, mielőtt ténylegesen nyomtatásba kezd.
Az előnézeti képen még igazíthat a rajz
pozícióján és méretarányán.
Nyomtatási kép
Eszköztár:
![](imgs/toolbar_file_printpreview.png)
Menü:
Fájl - Nyomtatási kép
Beállítások eszköztár:
![](imgs/options_printpreview.png)
Ez az eszköz egy nyomtatási kép előnézeti
ablakot nyit meg. Megmutatja, hogyan fog kinézni a rajza a lapon. Az
eszköztára legördülő menüjével
beállíthatja a megfelelő méretarányt. A
középső gomb a fekete/fehér nyomtatást kapcsolja ki
és be. Ha bekapcsolt, minden vonal feketén jelenik meg, nem
szürkén és nem színesen. A jobb oldali gomb automatikusan
a papír közepére helyezi a rajzot. A bal egérgombbal a
papír is mozgatható a rajz körül.

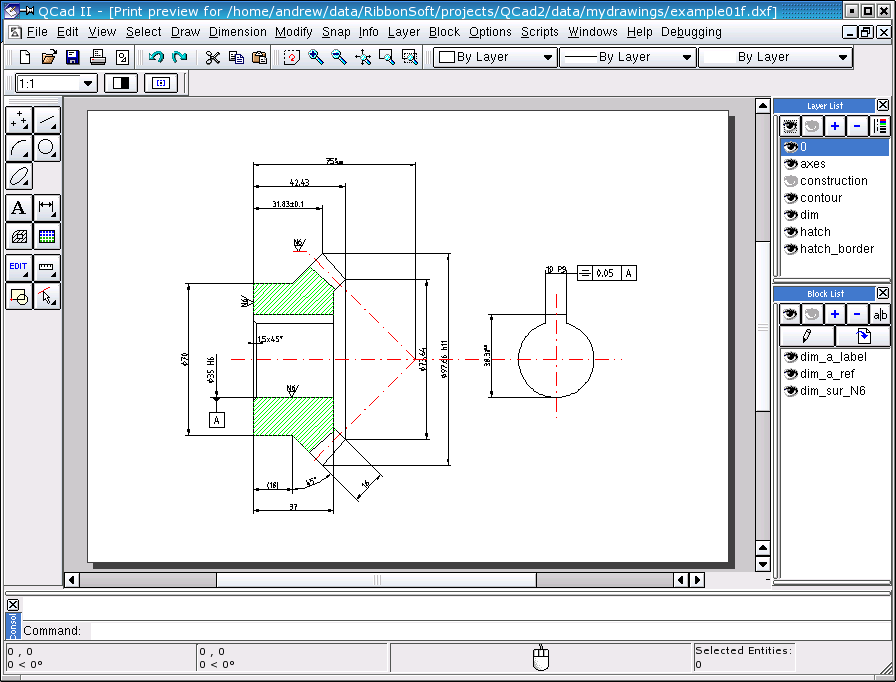

![](img/print01_t.png)
Ábra 11: Nyomtatási
kép.
Nyomtatás
Eszköztár:
![](imgs/toolbar_file_print.png)
Menü:
Fájl - Nyomtatás
Gyorsbillentyű:
Ctrl-P
Ezzel a parancssal a nyomtatási képen látottakat veti
papírra. Egy beállítások ablak jelenik meg, mielőtt
bármi történne. Itt választhatja ki a nyomtatót.
Ekkor még mindig változtathat a papír méretén is
(bár nem javasolt). A papír formátumát a rajz
beállításaiban megadhatja nyomtatás előtt. Ha a
nyomtatás kezdetén változtat a papír
formátumán, a rajz nem fog illeszkedni a papírra.
Nyomtatás fájlba
Választhatja a "nyomtatás fájlba" lehetőséget
is, a papírra nyomtatás helyett. Unix és Mac OS X rendszereken
ez egy Postscript állomány létrehozását jelenti.
Windows rendszereken egy nyers bináris állomány jön
létre (PRN), amely nyomtató függő. Ha Windows alatt
szeretne Postscript állományokat létrehozni, telepítsen
egy Postscript nyomtatót, mint pl. "APS-PS".
A PS állományokat könnyű PDF formátumúra
konvertálni a ps2pdf vagy Acrobat Distiller
segítségével.
|
